КМПВЭВ, КМПЭВЭВ

Малогабаритные кабели, предназначены для неподвижной прокладки монтажа цепей управления, сигнализации, связи, межприборных соединений, в том числе на судах морского флота неограниченного района плавания, речного флота, береговых плавучих сооружениях, работающих при номинальных переменных напряжениях 500 и 1000В частоты не более 200 кГц или соответственно при постоянных 750 и 1500 В. Климатическое исполнение В по ГОСТ В 20.39.404-81.

КМПВЭВ

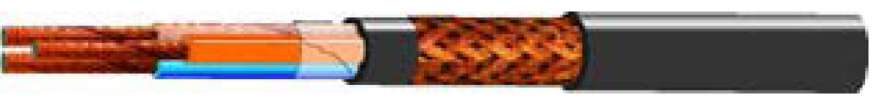

КМПЭВЭВ Конструкция:

1. Токопроводящая жила - медные проволоки.

2. Изоляция - полиэтилен

3. Внутренняя оболочка - ПВХ пластикат.

4. Экран - оплетка из медных проволок

5. Оболочка - ПВХ пластикат

Технические и эксплуатационные характеристики

Температура окружающей среды при эксплуатации

от +65 0С до -50 0С

Относительная влажность воздуха (при t0 +35 0С)

98%

Длительно допустимая t0 нагрева жил при эксплуатации

+70 0С

Минимальная t0 прокладки кабеля без предварительного подогрева

- 15 0С

Минимально допустимый радиус изгиба при прокладке:

3 диам. кабеля

Срок службы

23 года

Гарантийный срок эксплуатации

23 года

Кабели стойки к синусоидальной вибрации, акустическому шуму, механическим ударам одиночного и многократного действия, линейному ускорению, повышенному атмосферному давлению, соляному туману, плесневым грибам и статической пыли.

Кабели при эксплуатации в цепях управления и сигнализации. Межприборных соединений, в силовых и осветительных сетях, при неподвижной прокладке должны быть защищены от прямого воздействия солнечной радиации и механических повреждений

Кабели соответствуют требованиям ТУ 16-705.169-80

Число жил, Номинальный диаметр, мм Расчетная масса, кг/км

сечение, мм2

КМПВЭВ

КМПЭВЭВ

КМПВЭВ

КМПЭВЭВ

2 х0,35

8,8

9,6

108

129

3 х0,35

9,0

9,9

115

142

4 х0,35

9,4

10,4

127

159

7 х0,35

10,3

11,6

156

209

10 х0,35

12,0

-

196

-

12 х0,35

12,2

14,9

210

352

14 х0,35

12,6

15,4

225

381

19 х0,35

13,9

16,6

303

454

24 х0,35

16,1

19,2

376

569

27 х0,35

16,4

19,5

398

605

30 х0,35

16,8

-

426

-

37 х0,35

18,3

21,2

495

742

52 х0,35

20,5

24,6

620

983

2 х0,5

9,0

9,8

115

134

3 х0,5

9,3

10,2

124

150

4 х0,5

9,7

10,7

137

170

7 х0,5

10,7

11,9

172

223

10 х0,5

12,4

-

217

-

12 х0,5

12,7

15,4

234

377

14 х0,5

13,1

15,9

253

410

19 х0,5

15,1

17,2

257

494

24 х0,5

16,8

19,9

421

612

27 х0,5

17,1

20,2

449

657

30 х0,5

18,1

-

498

-

37 х0,5

19,1

22,6

565

836

52 х0,5

22,2

25,6

741

1076

2 х0,75

9,4

10,3

128

146

3 х0,75

9,7

10,6

140

165

4 х0,75

10,2

11,2

157

189

7 х0,75

11,3

12,6

203

252

10 х0,75

13,7

-

295

-

12 х0,75

14,0

16,3

317

425

14 х0,75

15,1

16,9

362

465

19 х0,75

16,2

18,8

430

587

24 х0,75

18,7

21,1

536

707

27 х0,75

19,0

22,1

568

789

30 х0,75

19,5

-

607

-

37 х0,75

20,6

24,1

694

973

52 х0,75

23,9

27,4

923

1259

2 х1,0

10,1

11,0

147

167

3 х1,0

10,5

11,4

163

190

4 х1,0

11,1

12,1

184

219

7 х1,0

12,4

14,6

239

353

10 х1,0

15,7

-

366

-

12 х1,0

16,0

18,3

398

529

14 х1,0

16,6

19,0

433

579

19 х1,0

18,5

20,6

544

704

24 х1,0

20,8 23,8

650

884

27 х1,0

21,2

24,3

667

951

30 х1,0

22,3

-

774

-

37 х1,0

23,7

26,5

893

1180

52 х1,0

26,9

31,1

1144

1599

2 х1,5

11,1

12,0

181

194

3 х1,5

11,5

12,4

203

226

4 х1,5

12,3

13,7

232

296

7 х1,5

14,9

16,1

368

427

10 х1,5

18,3

-

491

-

12 х1,5

18,7

20,4

537

651

14 х1,5

19,4

21,8

589

750

19 х1,5

21,0

23,7

717

912

24 х1,5

24,4

26,8

898

1110

27 х1,5

24,8

27,4

967

1196

30 х1,5

25,5

-

1032

-

37 х1,5

27,2

30,8

1200

1554

52 х1,5

31,9

35,9

1788

2081

2 х2,5

12,2

-

228

-

3 х2,5

12,7

260

-

4 х2,5

14,0

341

-

7 х2,5

16,5

-

485

-

10 х2,5

20,4

-

656

-

12 х2,5

20,9

-

724

-

14 х2,5

22,4

-

836

-

19 х2,5

24,3

-

1035

-

24 х2,5

27,6

-

1255

-

27 х2,5

28,1

-

1354

-

30 х2,5

29,0

1470

37 х2,5

31,7

-

1788
